产品概述

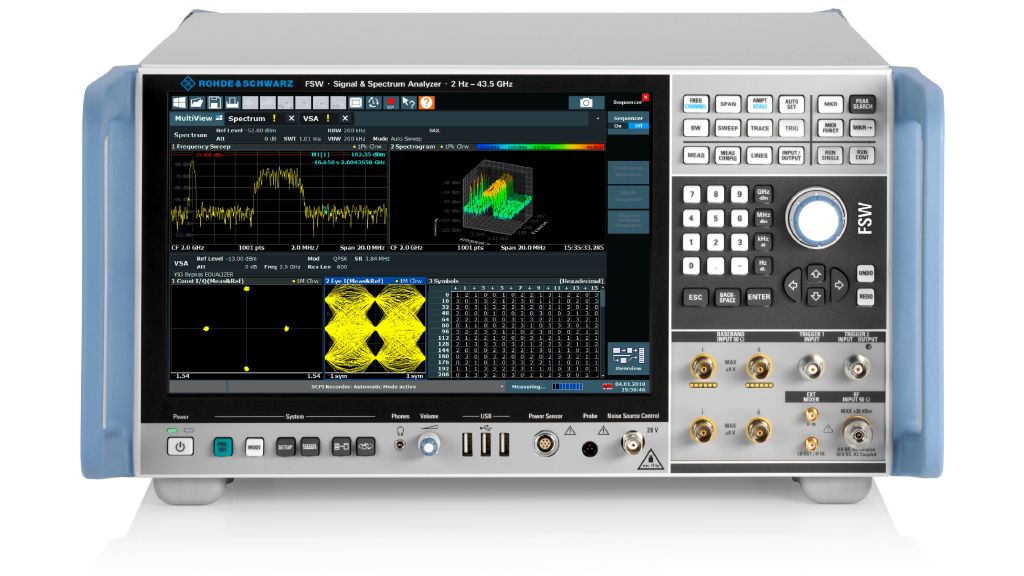

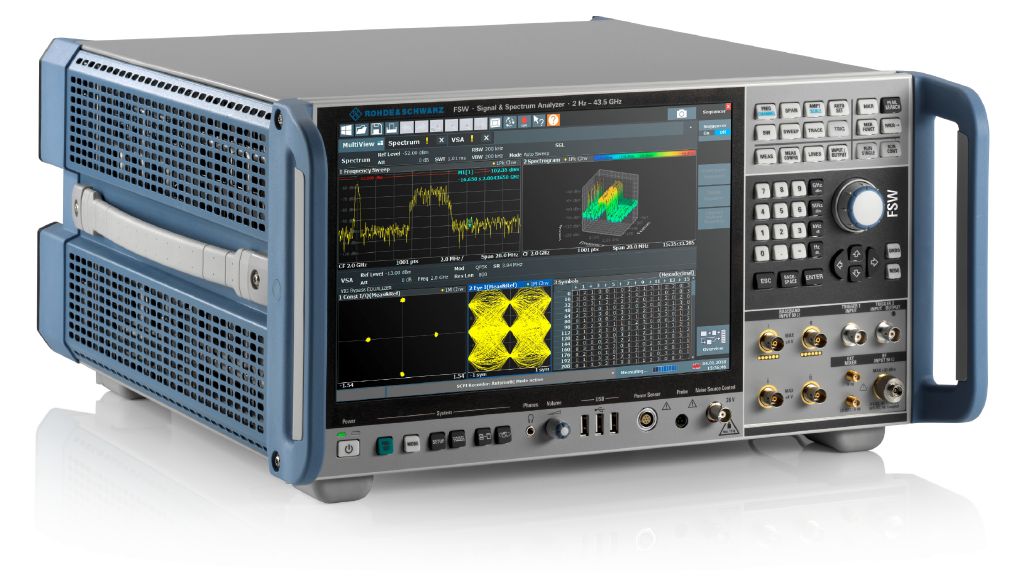

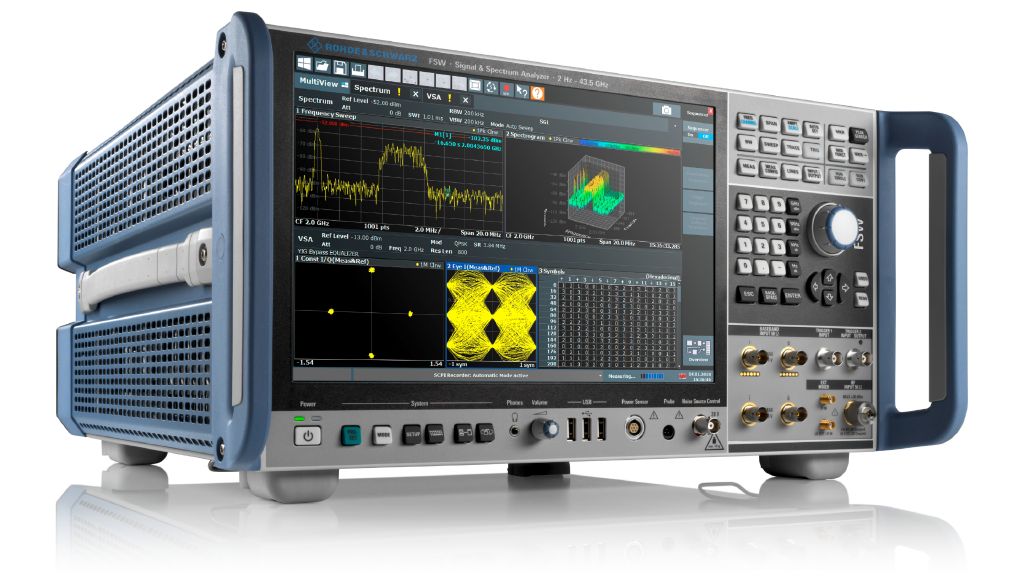

       FSW高性能信号与频谱分析仪重新定义了精度，在日常工作中提供出色的分析结果。这款功能强大的分析仪具备一流的相位噪声性能，能够提供可靠的测量结果，非常适合从复杂的通信系统到射频器件的广泛应用。无论是开发高性能雷达还是表征宽带器件，FSW都能提供优越的内部分析带宽和准确度，树立了信号分析的标杆。每天您都可以放心地使用FSW 来完成高难度任务。

主要特性

      •  频率范围为 2Hz至 90GHz（使用罗德与施瓦茨的外部谐波混频器时最高可达 325GHz）

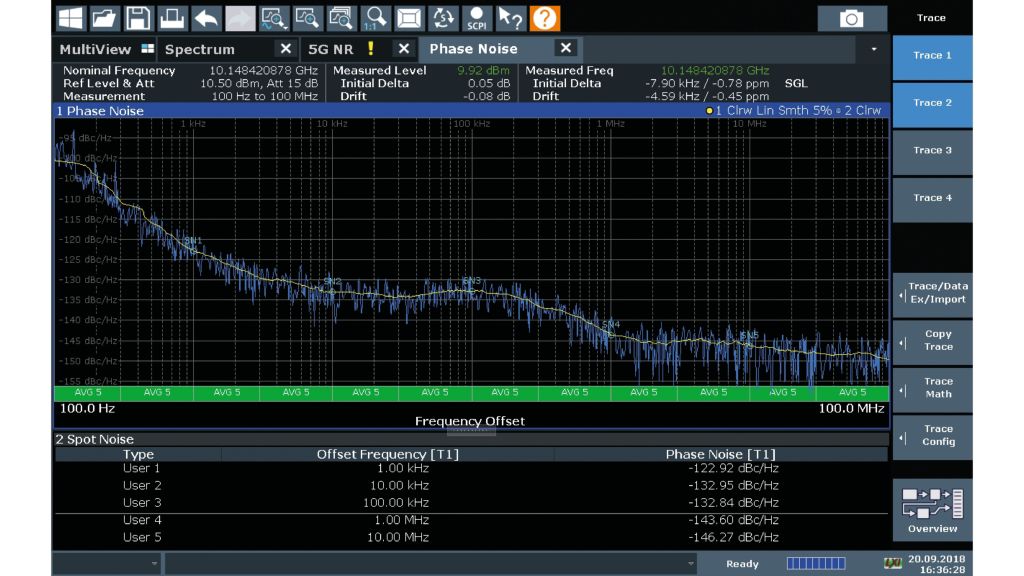

      •  低相位噪声，在10kHz偏置时为–140dBc  (1Hz)，在100kHz偏置时为–143dBc（1GHz载波）
      •  60dBc无杂散动态范围，2GHz内部分析带宽
      •  最高 8.3GHz内部分析带宽
      •  800MHz实时分析带宽，每秒240万次FFT运算，0.46µs截获概率(POI)
      •  最高 1GHz流式传输带宽（通过I/Q数据流接口）
      •  SCPI记录仪简化代码生成
      •  新型扁平化Windows 10设计和多点触控手势支持
      •  可并行运行和显示多个测量应用
      •  优越的残余EVM性能（28GHz的 100MHz  5G  UL信号：低至–49dB），并可使用R&S®FSW-K575  I/Q噪声抵消选件进一步降低（6.905GHz的320MHz WLAN IEEE 802.11be(Wi‑Fi 7)信号：低至–53dB）

杰出的射频性能 满足严格要求的射频性能        FSW 重新定义了顶级信号与频谱分析仪，在邻道泄漏比 (ACLR) 和谐波测量中提供卓越的射频相位噪声、显示平均噪声电平、互调抑制和动态范围。

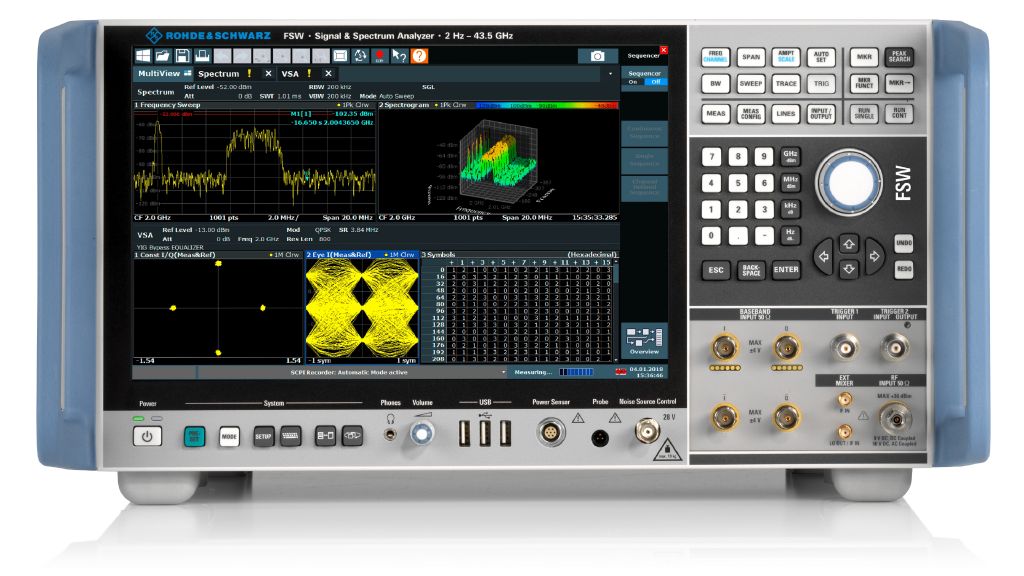

高级用户界面 确保便捷操作 •  12.1" 高分辨率多点触控显示屏支持手势操作，采用扁平化 Windows 10 设计 •  在不同窗口中同时显示多种测量，轻松说明结果 •  嵌入式 SCPI 记录器可简化自动化远程控制测量的代码生成

       高性能FSW信号与频谱分析仪可帮助工程师完成严苛的任务。它具备较高的内部分析带宽，可对宽带组件和通信系统进行特性测量。其出色的相位噪声有助于开发适用于雷达等应用的高性能振荡器。先进的多点触控显示屏支持手势动作，确保操作简单直观。嵌入式SCPI记录仪可以轻松创建可执行脚本。

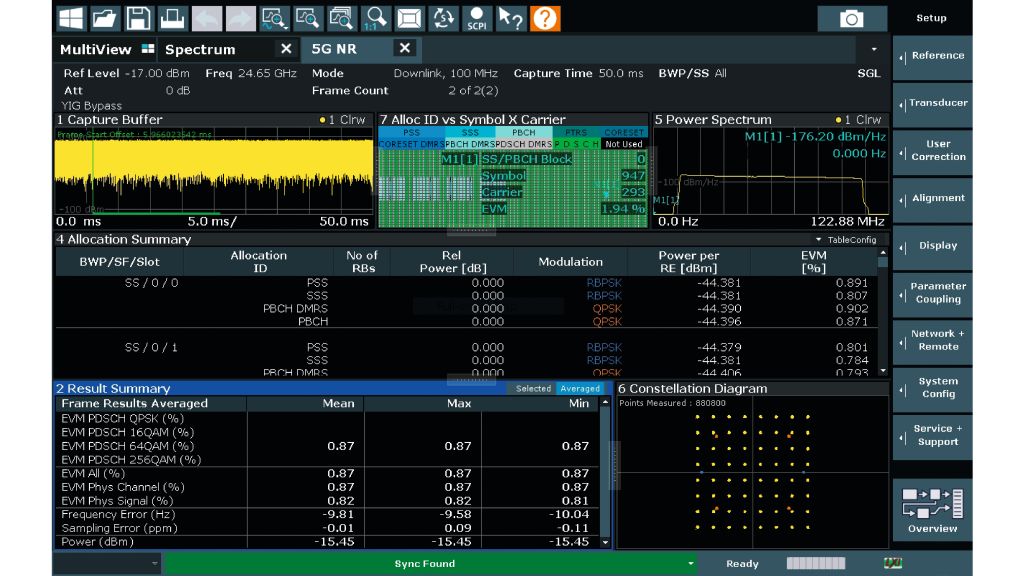

时刻掌握 5G 开发的最新动态 深度 5G 物理层信号分析  •  FSW 的内部分析带宽高达 8.3GHz 并且可扩展，能够捕获下行链路信号的完整带宽，还可以评估整体系统。 •  R&S®FSW-K144 和 R&S®FSW-K145 选件涵盖 3GPP 5G NR 下行链路和上行链路带内测量。可分析每个信号子帧并提供广泛的测量结果，包括不同通道和信号的 EVM、频率和功率。

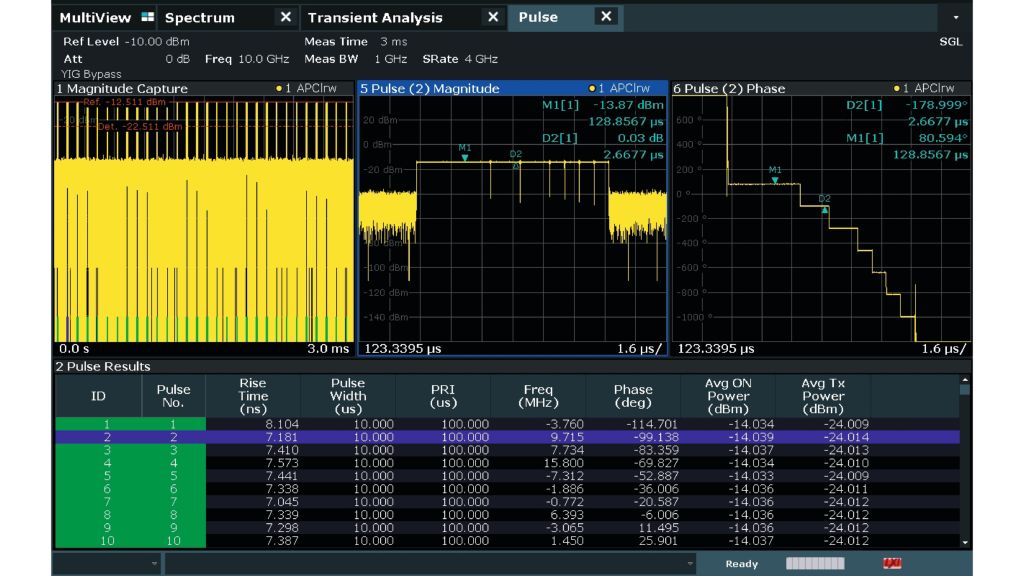

广泛的雷达分析功能 快速全面的雷达信号分析  •  FSW 具备高达 8.3GHz 的分析带宽，并提供用于雷达测试的重要分析功能。 •  R&S®FSW-K6 脉冲测量应用可一键测量所有相关脉冲参数 •  R&S®FSW-K6S 时间旁瓣测量选件可测量脉冲压缩参数 •  R&S®FSW-K60/K60H 选件可分析跳频信号

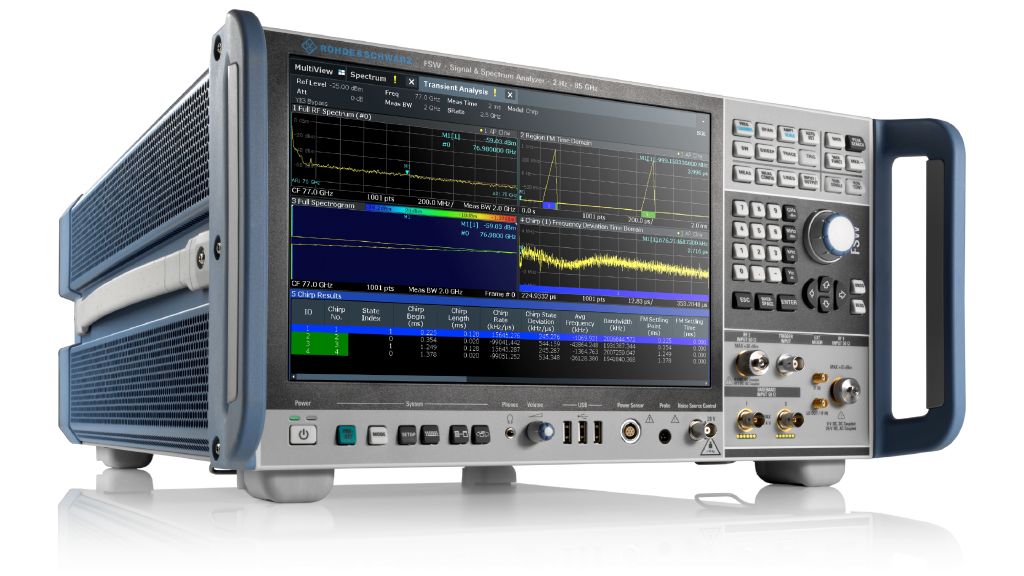

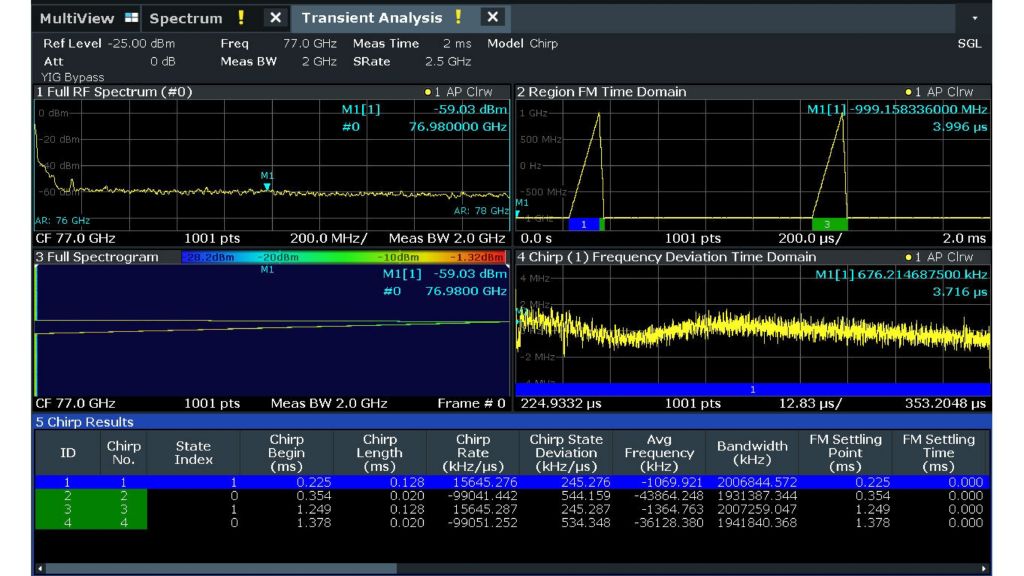

汽车电子雷达信号分析 E 频段免影像宽带信号分析        R&S®FSW85 信号与频谱分析仪具备 YIG 预选器，适用频率范围为 8GHz 至 85GHz，可支持免影像频谱分析。它具备高达 8.3GHz 的分析带宽，配备 R&S®FSW-K60/-K60C 瞬态分析/线性调频测量选件，可对汽车电子雷达等应用中高达 5GHz的宽调频连续波信号进行特性分析。

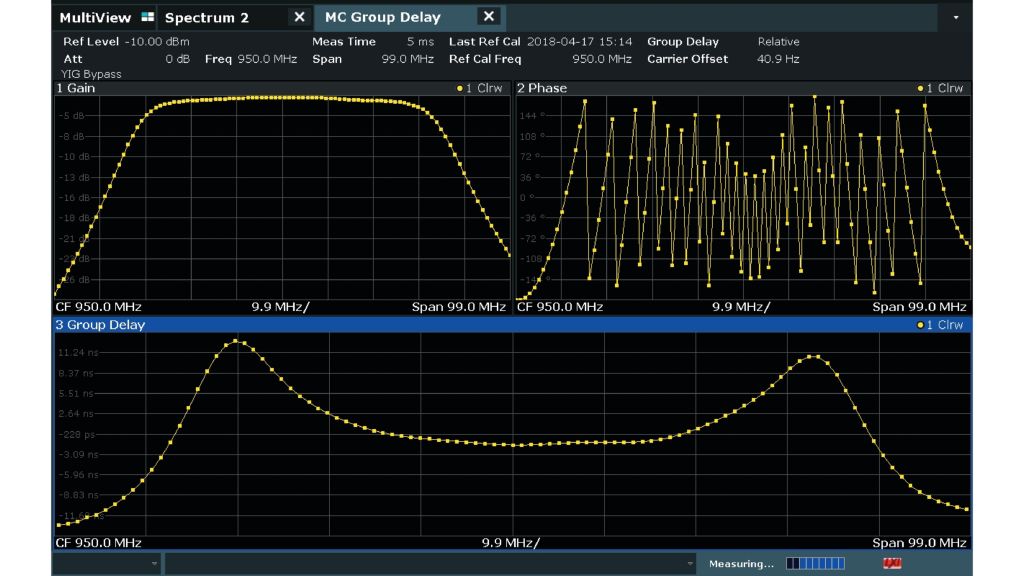

非常适用于卫星射频测试 用于设计、开发和测试卫星有效载荷、有效载荷子系统以及组件的高性能测量解决方案         FSW 提供专用测量应用以用于关键测量任务，例如群延时、线性度、增益转移和噪声功率比 (NPR) 等。它还可解调符合 DVB-S2X 和 OneWeb 等不同标准的卫星射频信号。FSW 的分析带宽高达 8.3GHz 并且可扩展，满足对信号带宽的更高需求。

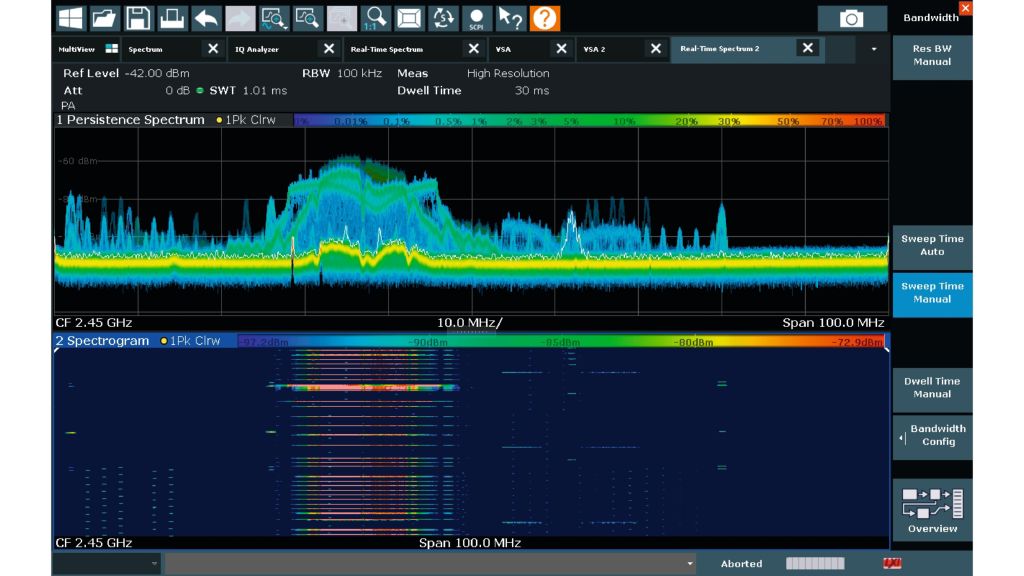

实时频谱分析 使用实时频谱分析选件捕获所有信息        用户可以使用 FSW 实时选件在高达 800MHz的带宽中可靠检测纳秒级极短偶发干扰信号，即使接近强力载波时也同样如此。实时频谱分析有助于用户分析现有跳频算法并创建替代算法，以防止相同频段内符合不同标准的信号之间发生冲突。

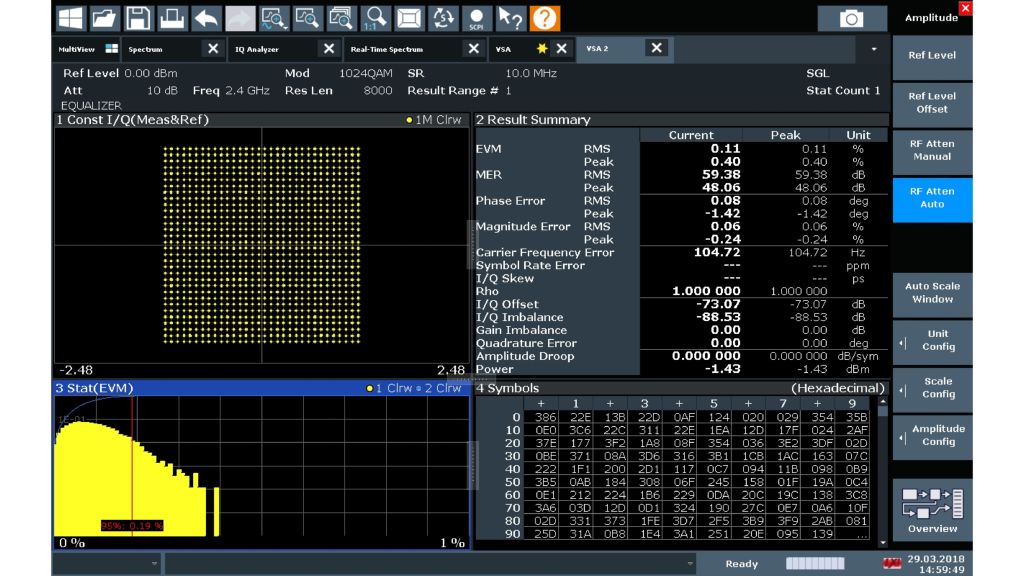

功能强大的矢量信号分析应用 数字信号分析        R&S®FSW-K70 矢量信号分析选件可帮助用户灵活分析精确到比特级的数字调制单载波。尽管分析工具数目繁多，但结构清晰的操作理念可以很好地简化测量。R&S®FSW-K70M 可以分析采用两种不同调制方案的信号，例如 DVB-S2X 信号。R&S®FSW-K70P 扩展选件可以测量 PRBS 数据（包括 PRBS23）的原始误码率 (BER)。
