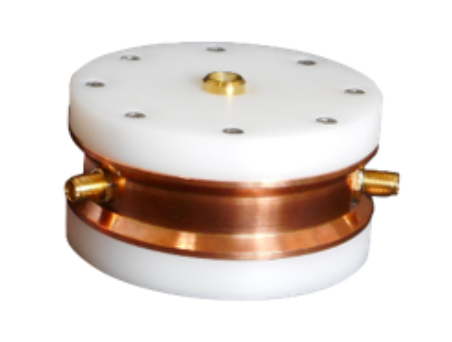

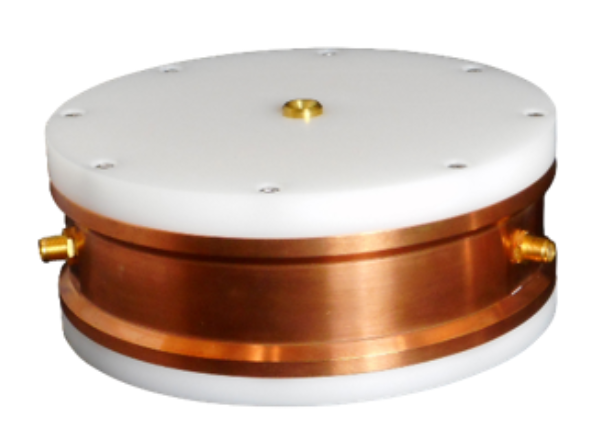

TM Resonator/TM谐振腔

提供7种型号覆盖1GHz~10GHz低频段，单台谐振腔对应单一固定频率点；采用TM010/TM020谐振模式，电场方向平行于样品轴向段
专为纤维、线材、棒状样品设计

支持条状样品：2mm宽 × 80mm长，厚度 < 2mm
支持圆棒样品：直径 < 2.5mm，长度80mm

超高Q值：无载Q值高达6,000~10,000
测量精度：Dk（介电常数）误差 < 0.05 (2%)，Df（损耗因子）误差 < 0.01
测量重复性：Dk标准差 < 0.2%，Df标准差 < 0.00003

行业成熟的低损耗介电材料测试方案

专为损耗角正切值（tan δ）≤0.01 的低损耗介电材料性能测试打造。
操作简便：仅需将棒状试样插入试样插孔即可完成装样；
配套介电常数测试软件，测量高效、数据稳定可靠；
设备硬件坚固耐用，长年使用仍可保证测量结果的准确性；
可选配粉末样品测量模块

本款TM谐振腔性能稳定可靠，自公司成立至今，该产品已有超过25年应用历史，被众多企业与科研机构广泛采用。该谐振腔自身具备极高品质因数（典型值高于 10000），可精准评测损耗角正切值（tan δ）≤0.01的低损耗材料。同时测量流程简洁，可高效完成测试，且数据重复性优异。操作仅需将棒状试样放入谐振腔上部的试样插孔，点击“测量”即可启动测试。配套测量软件提供分步操作指引，新手也能快速测出精准数据。

待测样品尺寸

推荐的待测样品尺寸（单位：mm）

	横截面	长度 (FS-330)
方形	≤ 1.5x1.5	≥ 80mm
圆形	≤ Φ2.6	≥ 80mm

测试系统的典型配置

矢量网络分析仪：P5003B（品牌：是德科技）
TM谐振腔: CP-001（1GHz频点）
测试软件：CP-MA
测试线缆：2.92 mm接口类型
主控电脑：内置Windows 10及以上版本操作系统

产品型号

标准型号

产品编号	产品名称
CP-001	TM resonator 1GHz
CP-002	TM resonator 2GHz
CP-245-PW	TM resonator 2.45GHz
CP-003-PW	TM resonator 3GHz
CP-005-PW	TM resonator 5GHz
CP-580-PW	TM resonator 5.8GHz
CP-010-PW	TM resonator 10GHz

标准型号+粉末/液体样品测量

产品编号	产品名称
CP-001-PW	TM resonator 1GHz for powder & liquid
CP-002-PW	TM resonator 2GHz for powder & liquid
CP-245-PW	TM resonator 2.45GHz for powder & liquid
CP-003-PW	TM resonator 3GHz for powder & liquid
CP-005-PW	TM resonator 5GHz for powder & liquid
CP-580-PW	TM resonator 5.8GHz for powder & liquid
CP-010-PW	TM resonator 10GHz for powder & liquid

即便选用适配粉末/液体测试的TM谐振腔，仍可检测棒状试样（功能向上兼容）。标准款TM谐振腔后期可升级粉末、液体测量选配模块。进行粉末试样测试时，建议搭配粉末测量专用软件选件使用。
